Porte battante ex porte réponse sur mesure en fonction la situation (Prix sur demande)

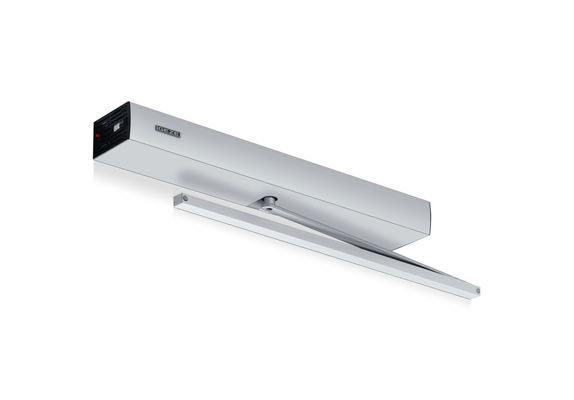

Système de porte battante, mécanisme d'entraînement électromécanique avec seulement 7 cm de hauteur pour les portes à un vantail jusqu’à 180 kg
- La vitesse d'ouverture et de fermeture peut être adaptée individuellement
- À-coup final électrique, qui accélère la porte juste avant la position de fermeture
- La fonction Low-Energy ouvre et ferme la porte avec une vitesse de déplacement réduite et remplit ainsi les exigences de sécurité les plus élevées
- La détection des obstacles détecte un obstacle par contact et interrompt le processus d’ouverture ou de fermeture
- L’inversion automatique détecte un obstacle et revient dans la position d'ouverture
- La fonction Push & Go déclenche le mécanisme d’entraînement automatique en cas de légère pression manuelle sur le vantail.
- L’entraînement peut être utilisé avec un bras à coulisse ou un bras à compas
- Entrées et sorties librement paramétrables pour différentes fonctions
- Connectivité et intégration dans l’automatisation des bâtiments via une norme ouverte (BACnet)
Domaines d’application
- Portes battantes à un vantail à simple action à droite et à gauche
- Portes battantes à simple action pour une largeur de vantail jusqu’à 1400 mm et un poids de 180 kg
- Portes d’entrée et portes intérieures avec une fréquence de passage modérée
- Montage sur ouvrant et montage sur dormant
Spécifications du produit
| Slimdrive EMD | |
| Poids (max.) - 1 vantail | 180 kg |
| Largeur de vantail (min. - max.) | 750 mm - 1400 mm |
| Profondeur (max.) | 400 mm |
| Prolongement d'axe (max.) | 50 mm |
| Type d’entraînement | électromécanique |
| Angle d'ouverture (max.) | 130 ° |
| DIN gauche | Oui |
| DIN droite | Oui |
| Montage sur dormant côté opposé aux paumelles, avec bras à compas | Oui |
| Montage sur dormant côté opposé aux paumelles avec bras à coulisse | Oui |
| Montage sur le dormant côté paumelles avec bras à coulisse (galet) | Oui |
| Montage sur ouvrant côté opposé aux paumelles avec bras à coulisse | Non |
| Montage sur ouvrant côté paumelles avec bras à coulisse | Oui |
| Montage sur ouvrant côté paumelles, avec bras à compas | Non |
| À-coup final mécanique | Non |
| À-coup final électrique | Oui |
| Déconnexion du réseau | Interrupteur principal à l'intérieur de l'entraînement |
| Retard à l'impulsion (max.) | 20 s |
| Tension d'alimentation | 230 V |
| Puissance consommée | 230 W |
| Courant maximal consommé pour commandes externes (24 V DC) | 1000 mA |
| Température de service | -15 - 50 °C |
| Humidité de l'air sans condensation (max.) | 95 % |
| Indice de protection | IP20 |
| Mode de fonctionnement | Automatique, Ouverture permanente, Nuit, Fermer, Sens unique |
| Fonction automatique | Oui |
| (basse consommation) | Oui |
| Fonction Servo | Non |
| Détection des obstacles | Oui |
| Inversion automatique | Oui |
| Push & Go | réglable |
| Commande | Programmateur de fonctions intégré dans l’entraînement, Programmateur de fonctions DPS, Programmateur de fonctions MPS |
| Paramétrage | Terminal de service ST 220, Programmateur de fonctions DPS, GEZEconnects (PC + Bluetooth) |
| Conformité aux normes | DIN 18650, EN 16005 |
